MSE ZL 1fach umgepolt 24/24

Die MSE ZL 1fach umgepolt 24/24 dient zur Ansteuerung von Motoren mit 12 bzw. 24 V DC. Sie ermöglicht deinen Sonnenschutzprodukten die Steuerung mit einer Zeitlogik. Das heißt, wenn man den Taster zwei Sekunden gedrückt hält, fährt der Behang solange, bis die Endposition erreicht wurde oder ein Gegentaster gedrückt wurde. Das erhöht den Komfort und sorgt für eine intuitive Bedienung.

Steuereinheit Zeitlogik für Gleichspannungsmotore

Technische Daten

Versorgnungsspannung: 20 bis 35 V DC
Stromaufnahme: 26 mA DC
Bemessungsspannung: 12 bzw. 24 V DC
Bemessungsstrom: 3 A DC
Steuerspannung: 20 bis 35 V DC
Anschlussart: Schraubklemmen
Schutzart (Aufputzgehäuse): IP54

Datenblatt

Funktionsbeschreibung

Die MSE ZL 1fach umgepolt 24/24 dient zur Ansteuerung von Motoren mit 12- bzw. 24V DC. Die Steuerleitung wird geschleift, d. h. von Steuereinheit zu Steuereinheit geführt und bauseits an diese angeschlossen. Die Steuer- und die Motorspannung werden über vorangestellte Netzteile zugeführt.

Die Bedienung erfolgt über eine Zentrale und/oder Taster. Die Zeitlogik für Gleichspannungsmotore verfügt über eine Zeitlogik. Das bedeutet, dass nach zwei sekündigem Halten des Tasters, der Behang so lange fährt, bis er die Endposition erreicht hat oder ein Gegentaster gedrückt wurde.

Artikel	Name	Gehäuse	Abmessungen
200053	MSE ZL 1fach umgepolt 24/24	Ohne Gehäuse	L75 x B75 x H20 mm
200054	MSE ZL 1fach umgepolt 24/24 UP	Unterputz	L106 x B106 x H57 mm

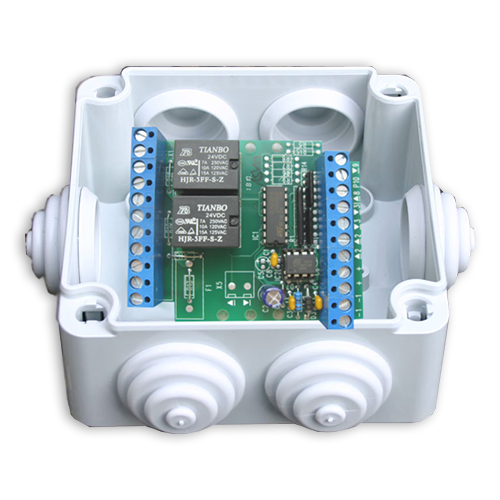

200055	MSE ZL 1fach umgepolt 24/24 AP	Aufputz	L131 x B131 x H60 mm
